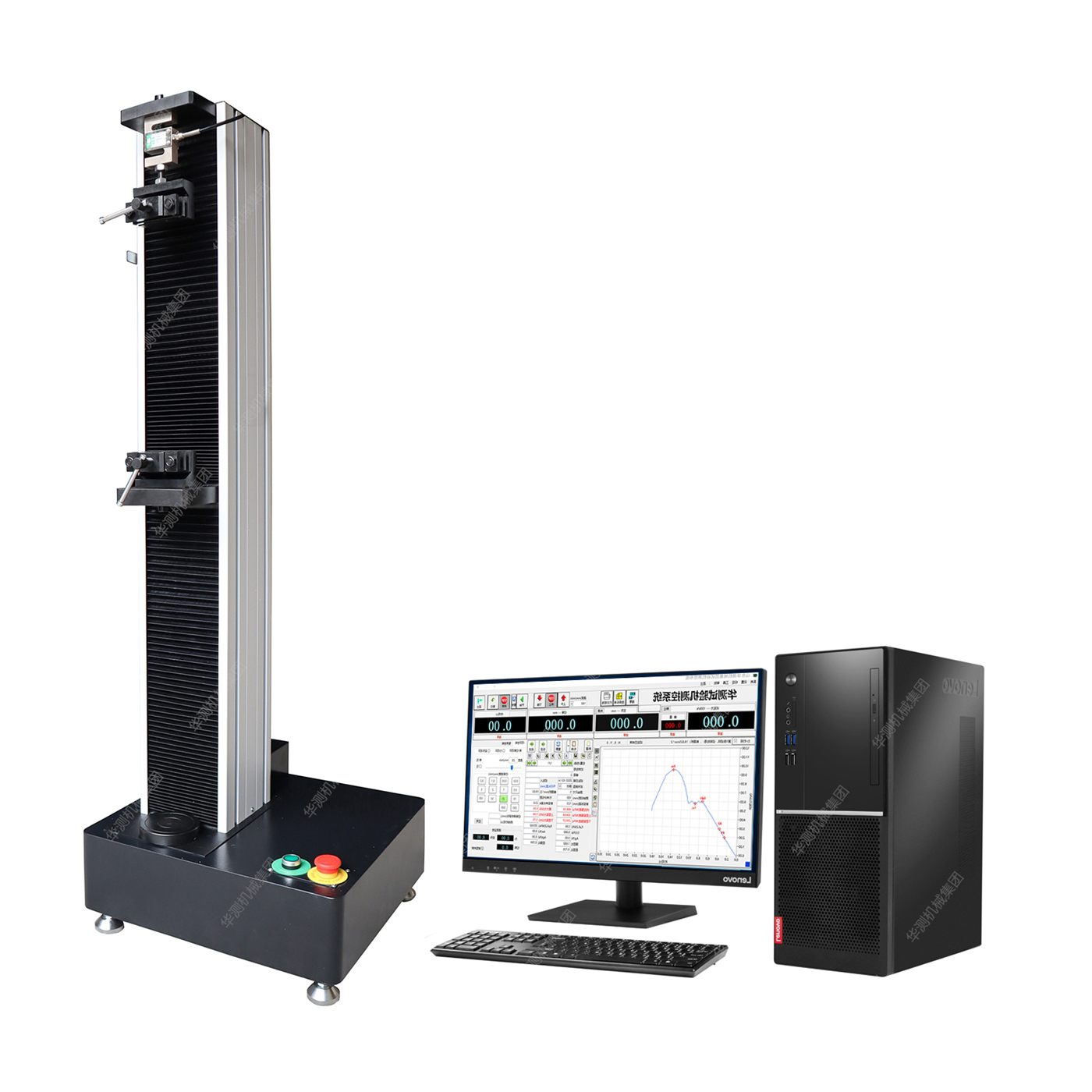

WDW-5微机控制电子万能试验机（单臂1-5000N）
ꄴ前一个： WDW-50微机控制安全带拉力试验机
ꄲ后一个： WDW-20型微机控制电子拉力试验机
一、设备用途、使用范围
微机控制电子拉力试验机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛用于航天航空、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷建材、食品、医药包装、金属材料、建筑工程等行业，以及高等院校、科研院所、技术监督、质检站所等部门；可根据GB、ISO、ASTM、JIS、DIN等标准进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测出材料的屈服强度、抗拉（压、弯）强度、延伸率、定伸强度、非比例强度、弹性模量等参数。
二: 使用领域：
该试验机采用步进电机作为动力源；采用先进的芯片集成技术，专业设计的数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量等试验数据。
三: 依据标准：
满足国家相关标准的要求，符合GB、ISO、ASTM、DIN等多种标准的数据处理。可以符合用户的要求及提供的标准。
四: 重点描述：
主机：该机采用单臂结构，横梁升降可以无级调速，更换立柱、丝杠、外罩后可改变试验空间。传动系统由步进电机控制圆弧同步齿型带、滚珠丝杠副组成，运行平稳，效率高、噪音低。无污染
主要技术指标
序号 | 名称 | 主要技术参数 |
1 | 最大试验力(N) | 20N 50N 100N 200N 500N 1000N 2000N 5000N |
2 | 试验机级别 | 0.5级 |
3 | 试验力测量范围 | 1%-100% |
4 | 试验力准确度 | 优于示值的±0.5% |
5 | 横梁位移测量 | 分辨力≥0.015 mm |
6 | 位移相对误差 | 小于±0.3% |
7 | 横梁速度范围 | 0.005 mm/min～500 mm/min，无级调速、任意设定 |
8 | 有效压缩空间 | 600mm （可定制） |
9 | 试验有效宽度 | 400mm-450mm （可定制） |
10 | 传动系统 | 带轮差级传动，涨紧力≥1Kg,无间隙 |
11 | 电源电压 | 单相，220V±10%，50Hz |
12 | 工作环境 | 室温～30℃,相对湿度不超过80% |
闭环控制 |
13 | 试验力 | 等速率控制 | 0.1~100% FS/min |
控制范围 | 1~100%FS |
等速率控制精度 | ±1%设定值 |
14 | 变 形 | 等速率控制 | 0.01~100% FS/min |
控制范围 | 1~100%FS |
等速率控制精度 | ±1%设定值 |
15 | 位 移 | 等速率控制 | 0.01~500mm/min |
等速率控制精度 | ±1%设定值 |
16 | 恒试验力、恒变形、恒位移速率控制精度 | ±1%设定值 |
主要配置明细表
序号 | 名称 | 说明 | 数量 | 制造厂家 |
1 | 试验机主机 | 单臂结构 | 1台 | 华测集团 |
2 | 主机导向光杠 | 用于支撑导向 | 2根 | 华测集团 |
3 | 滚珠丝杠副 | KGS系列 | 1套 | 台湾 |
4 | 同步带轮传动系统 | 用于传动 | 1个 | 进口或国产 |
5 | 全数字交流伺服电机 | 伺服控制 | 1台 | 日本进口或国产 |
6 | 驱动器 | 伺服控制器 | 1台 | 日本进口或国产 |
7 | 手动控制盒调速系统 | 移动式调整空间 | 1套 | 华测集团 |
8 | 专用测控软件 | VC++语言编程 | 1套 | 华测集团 |
9 | 试验力测量采集系统 | 美国AD电子器件 | 1套 | 美国进口 |
10 | 变形测量采集系统 | 美国AD电子器件 | 1套 | 美国进口 |
11 | 位移测量采集系统 | 美国AD电子器件 | 1套 | 美国进口 |
12 | 高精度负荷传感器 | 品牌可选 | 1只 | 美国进口或国产 |
13 | 光电编码器 | 品牌可选 | 1只 | 日本进口或国产 |
14 | 试验装置 | 几百种工装任意选配 | 2套 | 华测集团 |
15 | 计算机操控系统 | 高配、低配、任意选择 | 1台 | 联想或HP |
16 | 打印机 | 彩色打印机或 激光打印机、任意选择 | 1台 | HP或佳能 |
17 | 认证机构 | CNAS 认证机构 CE欧盟认证 | 1份 | 第三方检测机构 |
