一、简介

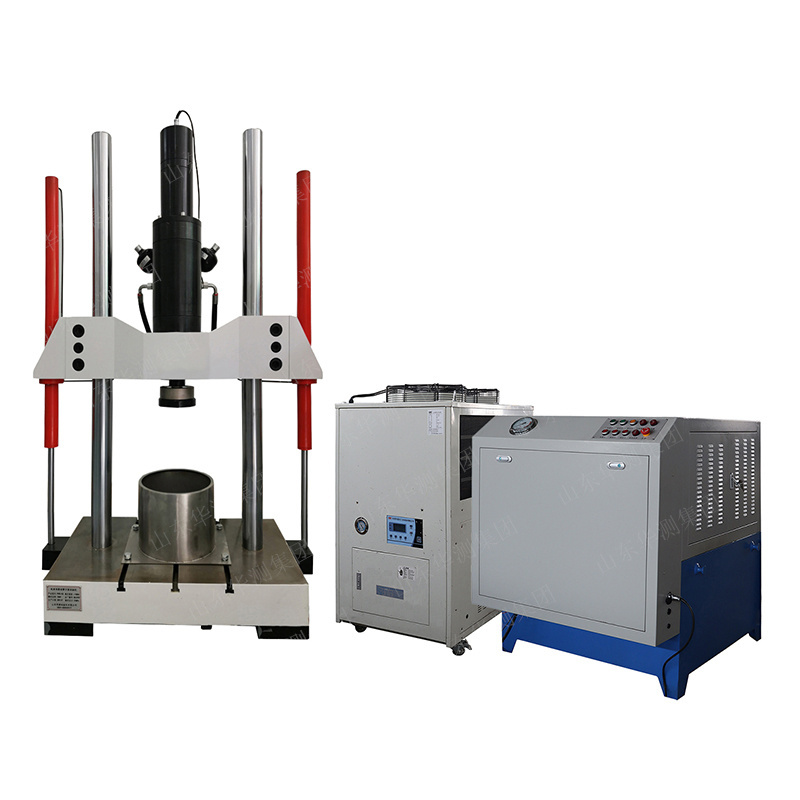

PWS系列电液伺服动静万能试验机是我公司研制的动态系列产品之一。该系列产品采用两立柱结构，作动器上置，横梁液压升降，液压夹紧，使用方便，控制精度高，可靠性好。广泛用于汽车减震器疲劳试验，橡胶垫板疲劳试验，弹性体动静刚度及疲劳试验，并按要求绘制滞回曲线，并自动计算出橡胶材料阻尼比，并可完成其他各种动静态力学性能试验。配上高低温环境箱可以进行高低温试验。
PWS系列电液伺服动静万能试验机主要组成部分包括疲劳试验机主机、恒压伺服泵站、全闭环动态伺服控制器、中继模块及伺服阀；伺服控制器也可根据用户试验需要配置进口控制器：德国多利，控制器配备基本试验软件，此外有多种功能试验软件可供选用，满足不同用户的试验要求。
二、标准机型参数表
型号 | PWS-5 | PWS-15 | PWS-30 | PWS-50 | PWS-100 | PWS-300 | PWS-500 | PWS-750 | PWS-1000 | PWS-3000 | PWS-5000 |
最大静态试验力(kN) | ±5 | ±15 | ±30 | ±50 | ±100 | ±300 | ±500 | ±750 | ±1000 | ±3000 | ±5000 |
最大动态试验力(kN) | ±5 | ±10 | ±20 | ±35 | ±70 | ±200 | ±350 | ±500 | ±700 | ±2000 | ±3500 |
试验力准确度 | ±0.5%或±1.0%（测量范围±2%-100%FS） |
振幅(mm) | ±50或±75，可订制 |
位移准确度 | ±0.5%FS |
可选试验附具 | 标准可选配置，液压强迫夹持夹头；可订制各类附具 |
频率范围(Hz) | 0.01-5或0.01-100 |
试验波形 | 正弦波、三角波、方波、斜波等。可选，文件波、随机波、PDS功率谱密度波、道路谱等 |
立柱间距(mm) | 500 | 500 | 500 | 600 | 600 | 750 | 760×580 | 760×580 | 960×6200 | 定制 | 定制 |
试验空间(mm) | 550 | 700 | 700 | 750 | 750 | 900 | 1050 | 1050 | 1050 | 定制 | 定制 |
主机外形尺寸(mm) | 620×450×1550 | 670×620×2200 | 670×620×2200 | 970×620×2700 | 970×620×2700 | 1050×750×3050 | 1100×1050×3400 | 1100×1050×3400 | 1400×1100×3150 | 定制 | 定制 |
可选泵站范围 | 10L/min、30L/min、50L/min、70L/min、90L/min/110L/min、220L/min、280L/min等，可订制 |
主机参考刚度（N/m） | 3.0×10 |
主机重量(约)(kg) | 400 | 500 | 550 | 900 | 950 | 2000 | 5000 | 7500 | 10000 |
|
|
