一、产品简介

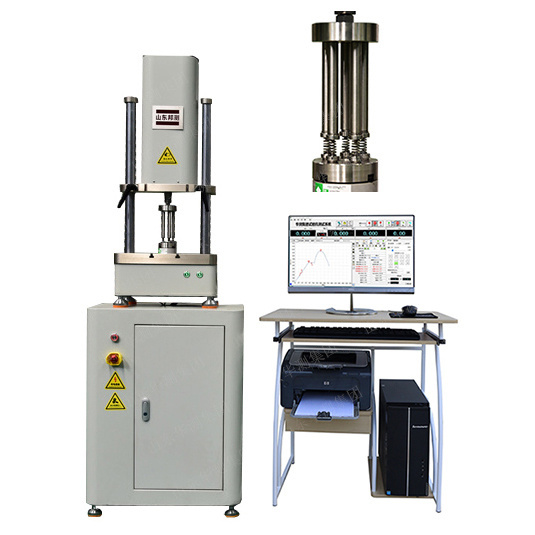

PWD-500电动伺服弹簧疲劳试验机为进口伺服电机驱动的直线电动加载机构，具有功耗低、噪音小、节能等特点，是实验室的最佳选择。该设备广泛应用在弹簧、汽车减震器、橡胶材料等测试领域。
二、主机特性：
该产品采用直线电动缸驱动技术，满足清洁及安静的测试环境需求，为各种材料和部件的动静态测试而设计；
≤5赫兹的动态测试性能；
夹具高硬度，作动器精确对中上横梁；
三工位弹簧试验工装；
横梁升降为无源升降，升降方便可靠，机械式锁紧。
三、主要技术参数：
设备最大试验力满足 | 500N |
试验空间大小 | 有效试验宽度360mm |
最大作动拉伸行程 | 100mm |
试验最大高度 | 300mm |
试验力示值误差 | 示值的±1% |
试验力动态示值波动度 | 达到2% |
受力同轴度 | 优于5% |
频率范围 | 0.01-5Hz |
幅频特性 | 满足5Hz时，±10mm |
主要试验波形 | 具备正弦波、方波、三角波、梯形波、锯齿波等 |
辅助治具及环境箱 | 需配备压缩治具和高低温环境箱（环境箱温度在-40℃-130℃） |
升降 &锁定装置 | 电动升降，手动锁紧 |
装配 | 台式，垂直安装 |
四、主机结构描述
主机主要由机架、直线伺服电动缸加载机构、升降机构（空间调整机构）、夹具四部分组成。机架由立柱、工作台、横梁等组成。
4.1电动缸加载结构由高精密行星滚珠丝杠及松下交流伺服电机组成。
升降机构主要有升降缸和升降横梁组成。主要作用调整试验空间。
夹具为试样专用夹具，根据用户实际需求订做，满足准确试验、快速装夹等功能。
电动缸为伺服电机驱动，可实现拉伸、压缩及往复试验要求。往复疲劳试验和拉伸试验软件为一套软件，操作方便可靠。
4.2主要功能特点如下：
4.2.1试验振幅、频率可自由设置，自动完成调整。
4.2.2振动次数及频率数字显示。
4.2.3预置试验次数自动停机，效率更高。
4,2.4动态试验曲线显示；
4,2.5试验报告可自由编辑，并自动保存打印；
4.3传感器
4.3.1负荷传感器：+/-500N，过载能力150%。
4.3.2出厂前，对所有传感器标定完毕。
4.4控制系统与计算机软件系统
4.4.1控制系统介绍
控制系统采用德国Doli公司推出的全数字控制系统 ，该系统是功能卓越性价比超群的新一代产品；它是材料及结构试验机的全闭环控制和数据采集的专用电子系统。新的EDC控制系统取代原有的EDC60和EDC120，在硬件和系统软件方面有全方位的加强，但同时又保持和先期产品的兼容性。 EDC偏重于从复杂的静态试验到常规的一二十赫兹的动态试验直至250赫兹的高频动态试验应用。EDC主要是作为桌面式独立系统来使用。在采用安装附件后，也可以将它们安置在多系统立式控制柜内或者直接安装在试验机上。
EDC主要技术指标：
控制单元：可实现闭环控制功能，可在任意采集信号进行全数字PID控制，闭环控制频率：5kHz；
伺服阀驱动单元：二级伺服阀驱动控制；
频率范围：0.001-1000Hz，频率分辨率：0.001 Hz；
控制波形：正弦波、三角波、方波、斜波等；
控制方式：力、位移、变形PID闭环控制，可实现任意控制模式的平滑无扰切换；
4.4.2全数字电液伺服控制器技术特点
4.4.2.1基于DSP的测控核心，实时闭环控制周期0.1毫秒
4.4.2.2路精密应变测量通道，10KHz速率采集试验力和引申计变形
4.4.2.3 外接数字型绝对位移（SSI接口磁致伸缩）或差动变压器位移
4.4.2.4 数字随动控制输入通道
4.4.2.5带数字颤振设定的伺服输出模块
4.4.2.6内置数字型波形发生器频率范围：0.001-100Hz，分辨率：0.001Hz
4.4.2.7控制波形类型包括：正弦波、三角波、方波、锯齿波等函数波，多点保持、多点折线、半余弦谱载等可编辑波，预录制随机波、同步输入波形等
4.4.2.8滑模变结构自适应控制算法，全通道闭环，平稳切换
4.4.2.9典型1mm位移阶跃响应时间小于10毫秒，超调小于0.02mm
4.4.2.10周期波形自动幅值补偿
4.4.2.11多重安全保护：高低压切换保护、闭环控制超差保护、工作限位保护、功放连接保护等
4.4.3随机软件
插图
软件界面（以最终界面为准）
4.4.3.1 DynaKit工具软件包，包括安装设置、通道配置、标定、控制调试、性能评估及优化
4.4.3.2 ACP（Advanced Calibration Program）先进标定程序，支持保载下自动力值校准
4.4.4应用软件
动态疲劳试验软件
4.4.5配套产品与选项
设备调试专用工具1套。
4.4.6计算机、打印机
4.4.6.1 研华工控机；
4.4.6.2 21.5" LCD 显示器；
4.4.6.3 Win7操作系统；
4.4.6.4 HP A4激光打印机。
五、配置清单
代号 | 项目名称 | 规格 | 品牌 | 数量 |
1 | 主机框架 | 500N | 自制 | 一台 |
2 | 电器控制柜 | / | 自制 | 一台 |
3 | 电动缸 | 行程100mm | 力姆泰克 | 一台 |
4 | 伺服电机 | 400W | 日本松下 | 一套 |
5 | 负荷传感器 | 500N | 国产 | 一套 |
6 | 电脑 | 工控机 | 台湾研华 | 一台 |
7 | 控制器和动静态软件 | 全数字动态控制器 | 进口DOLI | 一套 |
8 | 附件 | 使用说明书、合格证明书、装箱单 | / | 一套 |
六、价格与交货期
详见商务合同。
七、质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务，终生维修。
货到需方后，供方可免费上门调试培训。
八、技术情报和资料的保密
8.1本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资
料承担保密义务，不论本方案是否采用，本条款长期有效；
8.2对用户提供的技术情报和资料亦承担保密义务。
九、其它条款：见商务合同。
